Ünite 9: Dalga Biçimi Monitörü ve Vektörskop

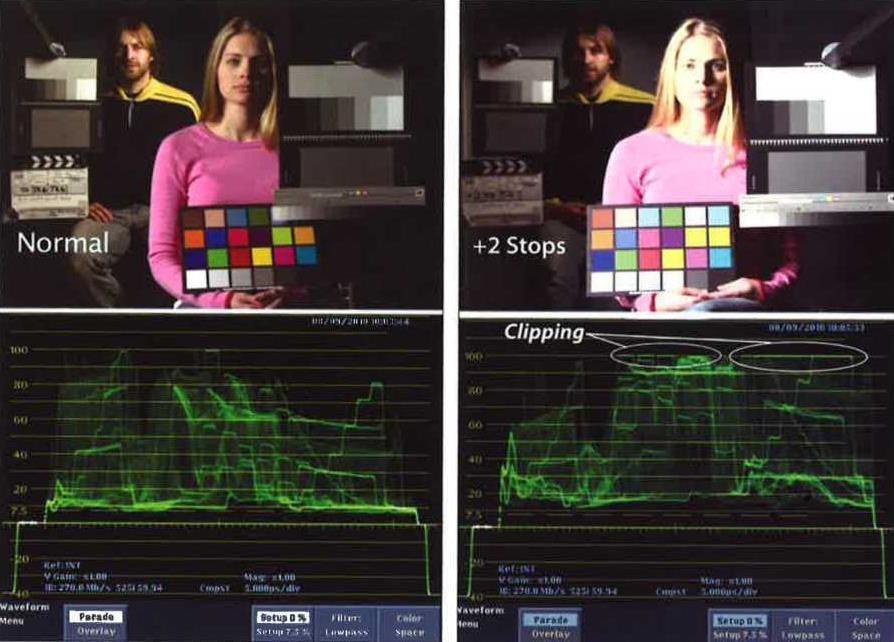

Dalga Biçimi Monitörü ve Vektörskop - kaynak sayfa görseli

Kaynak: ders kitabı, sayfa 158

SMPTE Standartları

Sinema ve Televizyon Mühendisleri Birliği (SMPTE), zaman düzgüsü ve kare hızları gibi endüstri standartlarını belirler. 24, 25 ve 30 kare/saniye gibi hızları standartlaştırarak küresel uyumluluğu sağlar.

Denecke Zaman Düzgülü Klaket

Klaket kolu açıldığında zaman düzgüsünü serbestçe akıtan ve vurulduğu anı dondurarak kurgucunun hangi karede vurulduğunu bulmasını sağlayan gelişmiş bir ekipmandır.

SDI (Sayısal Seri Arayüzey)

HD ve SD kameralar için standart hale gelen, tek bir BNC kablo üzerinden görüntü, ses ve zaman düzgüsü taşıyan sayısal bir arayüzdür.

Blue-only (Yalnız-Mavi) Anahtarı

Profesyonel monitörlerde bulunan bu anahtar, kırmızı ve yeşil ışın tabancalarını söndürerek monitörün renk kalibrasyonunun mavi kanal üzerinden hassas bir şekilde yapılmasını sağlar.

Anahtar Kavramlar

Dalga Biçimi MonitörüVideo sinyalinin parlaklık (luminance) değerlerini 0 ile 100 IRE arasında gösteren bir osiloskoptur. Örneğin, görüntünün en parlak kısmının 100 IRE'yi geçip geçmediğini kontrol etmek için kullanılır.

VektörskopVideo sinyalinin renk genliğini ve fazını bir çember üzerinde gösteren ölçüm aracıdır. Kameranın beyaz ayarının doğru yapılıp yapılmadığını, renklerin hedeflenen noktalarda olup olmadığını anlamamızı sağlar.

Kazanç (Gain)Video sinyaline ek voltaj verilerek görüntünün parlaklığının yapay olarak artırılması işlemidir. Ancak bu işlem, görüntüde 'video gürültüsü' adı verilen istenmeyen bozulmalara neden olur.

Dirsek İşlevi (Knee Function)Kameranın parlak alanlardaki sinyalleri işleme biçimini denetleyen bir fonksiyondur. Parlak alanlardaki ayrıntı kaybını önlemek için bu alanların sıkıştırılmasını sağlar.

MetadataVeri hakkında veri anlamına gelir; çekimle ilgili teknik bilgileri (tarih, saat, kamera, lens, GPS) içeren tanımlayıcı bilgilerdir. Kasetsiz iş akışında dosyaların kolayca bulunmasını ve tasnif edilmesini sağlar.

Zaman Düzgüsü (SMPTE)Her bir video karesine benzersiz bir adres (Saat:Dakika:Saniye:Kare) veren sistemdir. Kurgu sırasında ses ve görüntünün senkronize edilmesini ve çekimlerin karışmamasını sağlar.

Renk ÇubuklarıMonitör ve kamera ayarlarını kalibre etmek için kullanılan standart elektronik test sinyalleridir. Her kasetin veya dosyanın başına kaydedilerek yapım sonrası süreçte referans oluşturur.

PLUGEMonitörlerin parlaklık ayarını yapmak için kullanılan bir test sinyali dilimidir. Parlaklık düğmesi ayarlanırken, belirli bir dilimin görünmez, diğerinin ise ancak fark edilir olması hedeflenir.

KodekSıkıştırıcı-çözücü veya kodlayıcı-kod çözücü anlamına gelen, video verisinin boyutunu küçültmek veya oynatmak için kullanılan matematiksel algoritmalardır. Örn: JPEG 2000 veya Redcode.

GOP (Group of Pictures)Çerçevelerarası sıkıştırmada kullanılan görüntü gruplarıdır. I, B ve P karelerden oluşur ve veriyi kareler arasındaki benzerliklere göre optimize eder.

DPXSayısal arakopya (DI) süreçlerinde kullanılan, taranmış negatifin yoğunluk değerlerini sadık biçimde koruyan bir dosya formatıdır. Kare başına bir dosya mantığıyla çalışır.

Beyaz AyarıFarklı ışık kaynaklarının (tungsten, gün ışığı) renk sıcaklığı farklarını dengelemek için yapılan işlemdir. Kameranın saf beyaz bir yüzeye bakarak renkleri nötrlemesini sağlar.

Diğer Önemli Bilgiler

Kasetsiz İş Akışında Yedekleme

Sabit disklerin arıza riski nedeniyle, çekilen verilerin en az iki, tercihen üç ayrı diske kopyalanması veri güvenliği için zorunludur.

23.98 ve 29.97 Kare Hızları

Bu hızlar, teknik olarak 24 ve 30 kare/saniye hızlarının değişkenleridir. Özellikle ses eşlemesi (sync) gerektiren öykülü filmlerde standart olarak kullanılırlar.

Karton Test Sinyalleri

Dış çekimlerde kamerayı ayarlamak için kullanılan, fiyatı bin doların üzerinde olabilen çok hassas sınama kartonlarıdır. 45 derecelik açıyla ve yansımasız aydınlatılmaları gerekir.

Telesine Süreci

Film veya bant üzerindeki görüntülerin sayısal ortama aktarılması sürecidir. Bu süreçte zaman düzgüsü ve klaket senkronizasyonu, günlük iş kopyalarının eşlenmesi için kritiktir.

Beyaz Ayarı Yanıltması

Görüntüye sıcak bir ton vermek için beyaz ayarı sırasında objektifin önüne mavi filtre takılması ve işlem bittikten sonra filtrenin çıkarılmasıyla elde edilen yaratıcı bir tekniktir.

Sınavda Dikkat Et

Dalga biçimi monitörü parlaklığı, vektörskop ise rengi ölçer; bu ayrımı asla karıştırmayın.
Kazanç (gain) artışı her zaman video gürültüsü (noise) getirir, bu yüzden düşük ışıkta kazanç yerine ışıklandırmayı tercih edin.
Kasetsiz iş akışında verilerin yedeklenmesi hayati önem taşır; tek bir diske güvenmek büyük risk yaratır.
Beyaz ayarı yaparken kullanılan filtrelerin ayar sırasında çıkarılması gerektiğini unutmayın, aksi takdirde renk dengesi bozulur.
SMPTE zaman düzgüsünün 24 saatlik bir döngüde çalıştığını ve kare hızlarının (24, 25, 30) standartlara göre değiştiğini bilin.
Dirsek işlevinin (knee) parlak alanlardaki ayrıntı kaybını önlemek için kullanıldığını hatırlayın.
